양방향성 그리드 연결된 교류-직류 변환기 70kW 68dB 저소음 600V-900V

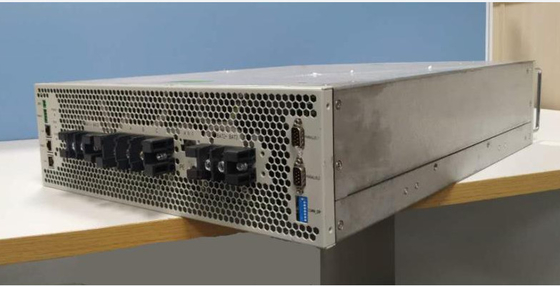

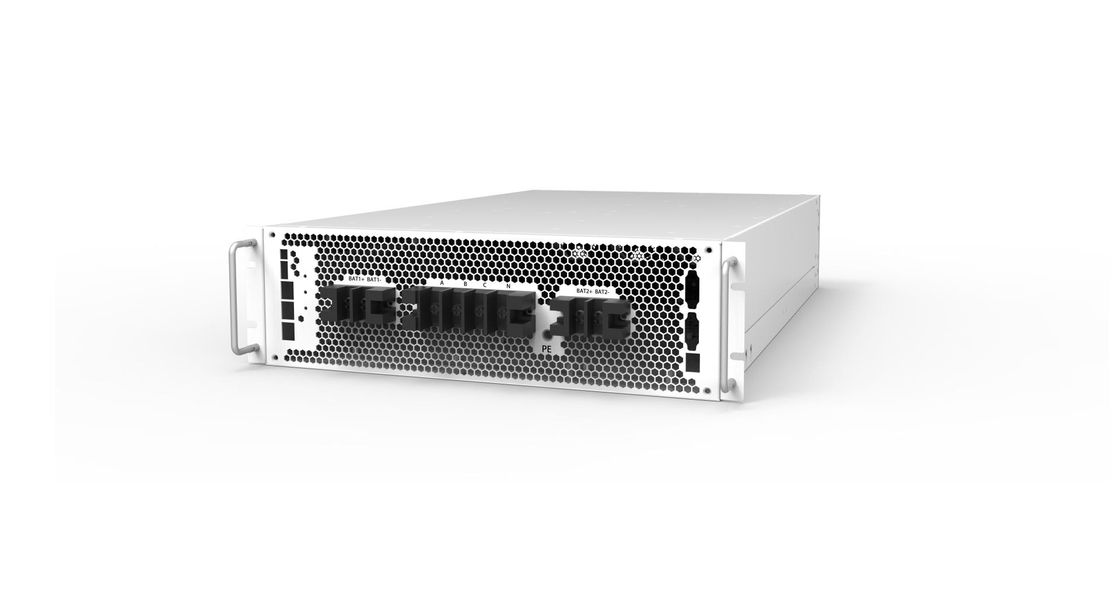

극소 전력망 에너지 저장 시스템을 위한 70kW 양방향성 교류-직류 변환기 그리드 연결 형태

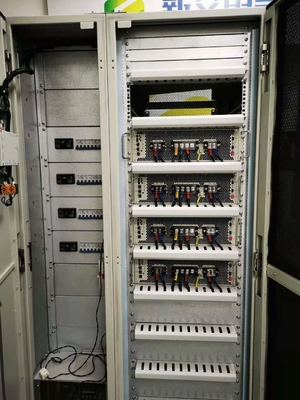

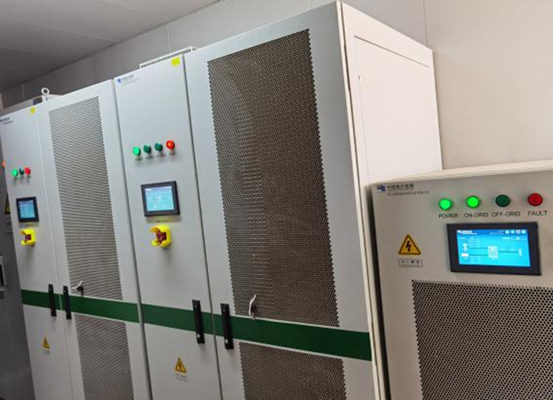

항공 항법 전자장치 일련 에너지 저장 컨버터는 유연 배치, 편리 설치와 편리한 유지의 특성을 가지고 있는 소중 규모의 에너지 저장 시스템을 형성하기 위해 편리하게 다중 장비 평행한 네트워킹을 실현할 수 있고, 특히 분포된 에너지 저장 응용 시나리오와 일반적 산업적이고 상업적 고객 애플리케이션에 적합합니다. 모니터링 시스템으로, 터치 스크린은 외부적일 수 있고 작은 에너지 저장 시스템을 구축하는 것은 편리할 것입니다.

특징

• 직류전압 디자인 :600V~900V
• 다양한 그리드 전압에 적응할 수 있습니다 : AC380V/400V/415V.
• 3-레벨 디자인, 낮은 하모닉스.
• 소용적, 더 덜 점유 스패이스와 편리 설치.
• 요금 / 축방 변환 20 이하 부인 기간.

기술적인 매개 변수 :

모델 수업 MASI-70KR1

직류측 매개 변수

전압 범위 DC600V~DC900V DC 채널 번 1 정격 전류 110A 과금 관리부 3- 단계 충전

그리드 매개 변수 위의 AC 옆

그리드 형태 3P+PE 정격 전력 70kW 정격 전압 380V 정격 전류 106A 전압 범위 - 15%~+15% 정격 주파수 50Hz/60Hz 4 / 4 주파수 범위 ±3Hz 파워 비 - 1~+1 출력된다 조화하다 물결 ≤3% ENVIREMENT 온도 -25C~55C (위에 45C 부담 경감) 상대적으로 45 Ｃ에 있는 불응축식 작동 자세, (부담 경감 없이) 2000m, 2000m ~ 4000m 부담 경감 소음 <65dB 통신 인터페이스 RS485, 깡통, 최대 효율 98.5% EMC 클래스 A 고립된 유형 비절연 보호법을 탑재하는 LAN 설치 형태 랙인 습도 0%RH~95%RH 그라데스 IP20 냉각 형태 공기 냉각법, 지적 fan 속도 규정 사이즈 435*135*700mm(W*H*D) 무게 35 킬로그램

환경

temperature-25C~55C(≥45Coutputpowerreduction)로 일하기

비결노 상태인 저장 temperature-40C~70C(nobattery)Relative 습도 0%RH~95%RH

일하는 고도 45C,2000m (노인프루엔스 ),2000m~4000m 생산 전력 감세

Noise<68dB

통신과 관리

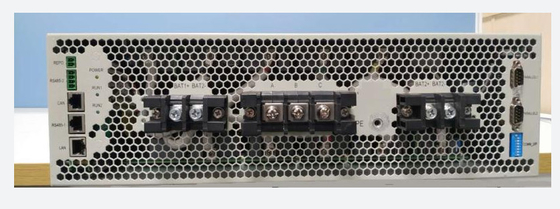

통신 interfaceRS485, 수 있, LAN, 환매 특약

통신 프로토콜 CAN,ModBusTCP 모d버스르투

설치 : 벽 행잉 최대 효율 : 98.2% EMC : 클아사 인증 : G99/CE/CQC

차단 : 비절연 구내 : IP20I,P32

식는 것 :대치할 수 있는 팬 모듈에 의해 냉각하는 강제 배출

Size(W*H*D)(mm)435*135*630460*190*750 중량(KG) : 35

모든 실적과 매개 변수는 우리의 기술부의 최근 확인의 대상일 것입니다

.
