전원 전압 및 주파수의 높은 안정성 120kW PCS 241kWh 배터리 고효율 공기 냉각 배터리 발전기

120kW PCS 241kWh 배터리 고효율 공기 냉각 배터리 발전기사양

제품 개요

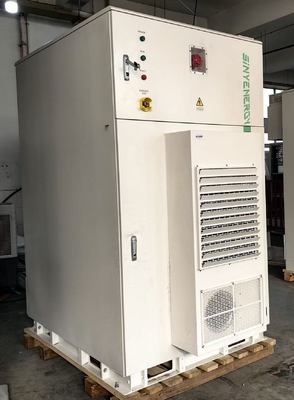

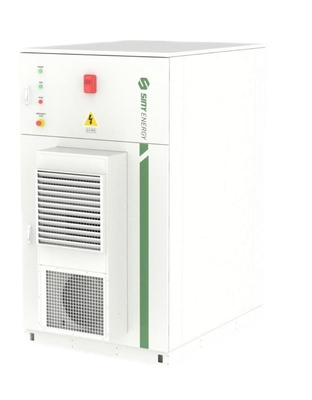

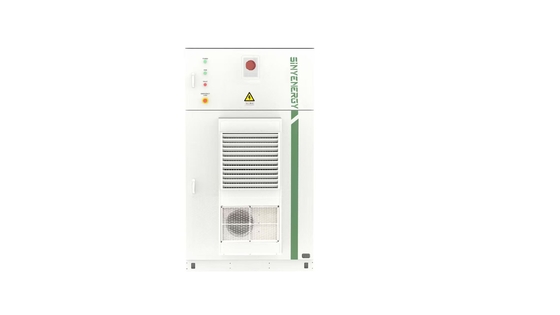

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

통합 전력 제어 시스템은 다음을 포함한다.

• 모듈형 PCS (전력 변환 시스템)
• 네트워크 연결/섬식 전환 시스템
• C/D C 전력 분배 시스템
• 지역 모니터링 시스템
• 클라우드 기반 제어 시스템 (중국 내에서만)

리?? 배터리 시스템은 다음으로 구성됩니다.

• 배터리 클러스터
• 배터리 관리 시스템 (BMS)
• 환경 관리 시스템
• 화재 보호 시스템

PCS는 회사의 표준화된 125kW 모듈을 채택하고 있으며, 다양한 용량의 배터리 셀과 유연하게 구성되어 다양한 사양의 제품을 만들 수 있습니다.각 배터리 캐비닛은 하나의 배터리 클러스터를 포함, 각 클러스터는 1P 240S 구성 (240 개의 셀을 문자열에 따라 시리즈로) 를 사용하여 314 Ah 셀을 사용하여 최대 241kWh의 명산 용량을 제공합니다.캐비닛은 STS (정적 전송 S 마녀) 전력 연결 / 섬 전환 장치를 통합, 네트워크와 연결된 모드와 네트워크 밖 모드 사이의 원활한 전환을 가능하게 합니다. 여러 단위가 병행으로 연결되어 중형에서 대규모 에너지 저장 시스템을 형성할 수 있으며, 다음과 같은 장점을 제공합니다.

• 유연한 배치
• 쉽게 설치
• 간소화 유지보수
• 사용자 쪽 (계산기 뒤쪽) 및 생산 쪽 (계산기 앞쪽) 에너지 저장 애플리케이션과의 호환성

제품 특성

• 완전히 폐쇄 된 설계는 직접 환기로 인해 구성 요소의 노폐를 제거하여 전자 구성 요소에 최적의 작업 조건을 제공합니다.
• 배터리 객실과 PCS에 대한 분리된 상자 온도 조절. PCS는 독립적인 열 교환 기술을 채택하여 시스템 전력 소비를 줄이고 운영 효율성을 향상시킵니다.
• 이중층 방화 보호 구조 (PACK 수준과 객실 수준) 와 3층 전원 공급 보호, 시스템 안전성과 신뢰성을 보장합니다.
• 1P30S 고효율 공기 냉각 모듈 (모듈 당 시리즈로 30개의 셀) 을 사용하며, 기존 시장 모듈에 비해 40% 더 높은 통합 밀도를 달성합니다.이것은 PACK-to-PACK 배열 연결 포인트를 최소화, 시스템 손실과 운영 위험을 줄입니다.
• Siny 스마트 클라우드 플랫폼과 통합하여 에너지 결제 기능을 포함한 전체 라이프사이클 운영 관리 및 서비스를 제공합니다. (중국 내에서만).
• 시니의 역 수준의 EMS (에너지 관리 시스템) 과 멀티 유닛 조율은 표준화된 상업 및 산업 에너지 저장 솔루션을 가능하게합니다.
• 내장된 200kW STS (정적 전송 스위치) 는 스위치 시간 < 2 ms로 원활한 네트워크 연결/섬 모드 전환을 달성합니다.

제품 장점

• 에너지 저장 시스템 특징전원 전압과 주파수의 높은 안정성, 출력 전압 변동이 1%를 초과하지 않습니다.
• 전력 전력 저장 시스템은 전력 전력 모드에서 로드 전력 크기를 자동으로 추적할 수 있습니다.
• 에너지 저장 시스템은 200%의 부하 충격 저항 특성을 갖추고 있으며, 전압 파형 왜곡 없이 5초 연속으로 최대 1.5배의 과부하를 견딜 수 있습니다.그리고 2배의 과부하로 5초 동안 연속적으로 작동할 수 있습니다.
• 전력망 밖 모드에서는 에너지 피드백 유형의 부하를 지원하여 에너지 저장 시스템을 충전할 수 있습니다.
• 모듈형 에너지 저장 설계, 운송 및 호스팅, 빠른 배포 및 플러그 앤 플레이에 편리합니다.
• 이 배터리 발전기는 최대 10개의 단일 캐비닛과 병렬로 연결될 수 있으며, 다양한 고객과 다양한 전력 부하 시나리오에 대한 유연한 할당 및 조합이 가능합니다.
• 이 솔루션은 원래 디젤 발전기를 전압원으로 사용한 고객들에게 적용되며 비용을 절감하고 소음을 줄이려는 필요성이 있습니다.그것은 특히 크레인과 같은 모터 유형의 장비에 전원을 공급하기에 적합합니다.건설 현장의 승강기, 린치 및 믹서기에 의해 에너지 절약, 환경 보호 및 탄소 배출이이 배터리 발전기는 전기망의 피크-밸리 차이를 활용하여 운영 비용을 줄이고 경제적 이점을 향상시킬 수 있습니다. (밤에 충전하고 낮에 방하).

제품 사양

타입 클래스 JUP-125K-241-C DC 측면 전압 범위 DC696V DC864V 충전 관리 일정한 전력 constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

전압 정확성 1% 주파수 정확성 0.2Hz 주파수 범위 명칭 주파수±0.2Hz 과부하 용량 110% 부하≥10min120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, 응축되지 않는 통신 통신 인터페이스 RS485,LAN 통신 프로토콜 ModBus TCP,ModBus RTU 설치 모드 랙 타입 소방 반응기 에어로졸 시스템 효율 >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
